昊恒機械 機內對刀儀的組成

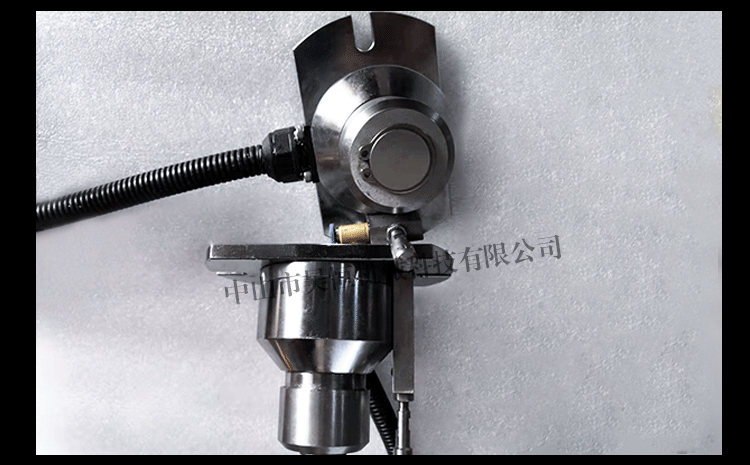

北京精雕對刀儀(圖10)

??機內對刀儀一般由傳感器、信號接口以及對刀宏程序軟件組成。


??按照傳感器工作方式,機內對刀儀可以分為接觸式對刀儀和激光對刀儀兩類。其中的接觸式對刀儀自身的重復測量精度為1μm,又可以根據對刀儀信號傳輸方式的不同,進一步細分為以下幾類:電纜式對刀儀;紅外線式對刀儀;無線電式對刀儀。


??電纜式對刀儀,由于不需要對刀信號的轉換部件而有最佳的單件性價比,因此在工作中最為常見,但是其缺點是有電纜線的拖曳,限制了該對刀儀的應用場合,大多適用于中小規格的三軸銑床/加工中心。


??紅外線式對刀儀,信號傳輸范圍一般在6m以內。其優點是采用編碼的HDR(高速數據傳輸)紅外技術從而避免了電纜拖曳帶來的不便和潛在的安全威脅,對刀后可以隨時從工作臺面取下不占用加工空間,并且可以多臺機床共用一臺對刀儀從而降低綜合成本。其缺點是在小型加工中心上使用時性價比不高。由其特點決定,該類對刀儀多用于中型機床以及大型的數控立車等。


??無線電式對刀儀,無線電信號傳輸范圍一般在10米以上。其優點是無線電信號傳輸范圍大并且不易受到環境影響,對刀后可以隨時從工作臺面取下不占用加工空間,并且可以多臺機床共用一臺對刀儀從而可以降低綜合成本。該類對刀儀多用于大型/重型機床。


??激光對刀儀:該產品的基本原理為采用聚焦激光光束為觸發媒介,當激光光束被旋轉的刀具遮蔽時,產生觸發信號。和接觸式對刀儀有本質不同的是激光對刀儀采用非接觸測量,在對刀時沒有接觸力,因而可以對極其細小的刀具進行測量而不用擔心由于接觸力導致細小刀具的折損,如LTS35.60可以測量的刀具直徑可以小至0.008mm(例如鉆頭、絲錐類或者微型銑刀等),自身重復測量精度達到0.2μm。同時,由于測量時,刀具以加工速度高速旋轉,所以測量狀態幾乎完全等同于實際加工狀態,提高了對刀的實用精度。由于采用激光技術,該對刀儀可以對刀具外形進行掃描而測量刀具的輪廓,并可以對多刃刀具的單個刀刃進行破損監測。其主要缺點是結構復雜,需要額外的高質量氣源對內部結構進行保護,造價較高,主要適用于高速加工中心。
